다단변형이 가능한 스텐라이너와 튜브형 펠트를 이용한 복합 단차 비굴착 부분보수공법(SAP공법)







  *.비굴착부분보수 작업전 사전작업

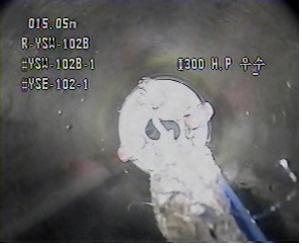

                                                                         (관로CCTV촬영)             (장애물컷팅)   (준설작업)





  *.비굴착부분보수 작업과정

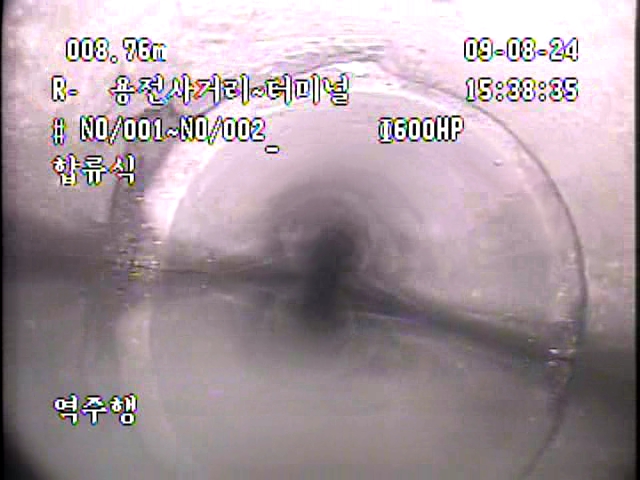

                                               (보수작업전)                          (보수적업중)                            (보수작업후)

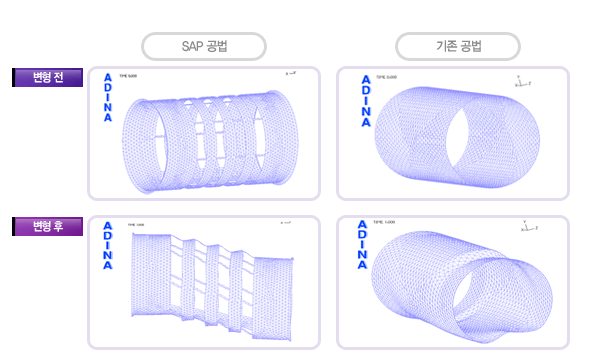

  *.SAP공법 비굴착부분보수 장점





        기존 하수관 이음 결손부 및 단차부에 대한 보수공법 중 보강링공법은 이음부 및 단차부를 중심으로부터

         펠트를 부착시킨 후 양쪽에 스텐슬리브로 고정시키는 방식으로 보수가 이루어져, 이음 결손부와 단차부에서

         펠트의 들뜸 현상이 발생하는 시공 상의 문제점이 나타났다. 이에 이음 결손부 및 지반 침하에서 발생하는

         단차부에 대한 시공을 위하여 단차에 따라 형상 변형이 용이한 스텐라이너를 사용하여 50 mm 이하의

         변형이 있는 이음 결손부 및 단차부에 대한 보수·보강이 각각 1개의 스텐라이너와 펠트를 이용하여

        보수·보강이 가능한 기술
